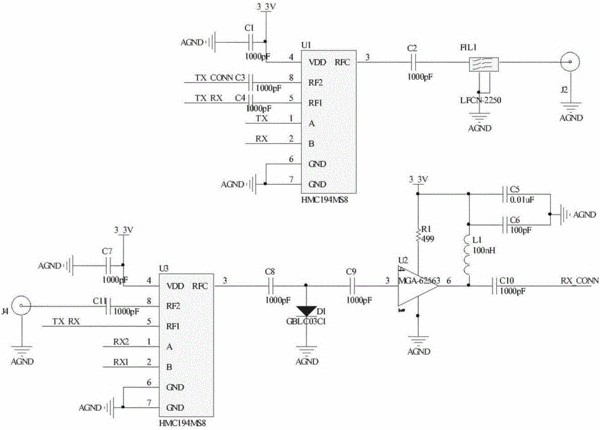

摘要：本實用新型公開一種通用寬帶射頻收發前端，包括接收通道和發射通道,所述接收通道用于將來自天線或者其他設備的射頻信號解調到正交基帶信號，所述發射通道將正交基帶信號調制到射頻信號，其中,所述接收通道電路由前端濾波、可編程衰減器、限幅器、低噪聲前置放大器、正交解調器、差分濾波與放大、以及寬頻帶本振源組成；所述發射通道電路由正交解調器、可編程衰減器、驅動放大器、寬頻帶本振源組成。結構簡單，成本低，工作頻帶寬，覆蓋幾十倍頻程；收發獨立本振源，能同時工作，實現全雙工。
- 專利類型實用新型
- 申請人武漢珞光電子有限公司;
- 發明人姚明;孫恒青;
- 地址430000 湖北省武漢市江夏經濟開發區南湖路錦繡良緣C2幢3-302號
- 申請號CN201620954572.8
- 申請時間2016年08月26日
- 申請公布號CN205921587U
- 申請公布時間2017年02月01日
- 分類號H04B1/40(2015.01)I;
