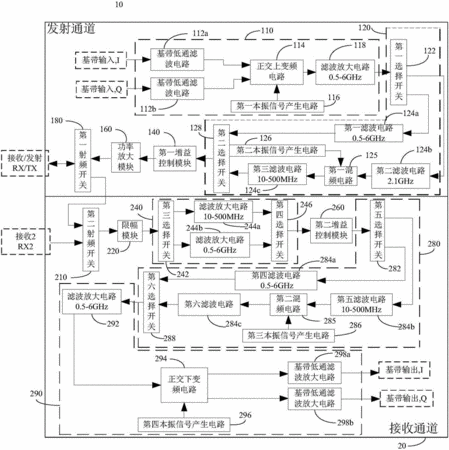

摘要：本發明提供一種射頻收發前端處理系統，其發射通道包括正交上變頻處理模塊、第一通道選擇處理模塊、第一增益控制電路、功率放大模塊及第一射頻開關，基帶信號經上變頻處理后根據信號頻率經第一通道選擇處理模塊進入相應通道進行濾波處理，再經第一增益控制模塊進行增益控制后進行功率放大并輸出至第一射頻開關；接收通道包括第二射頻開關、限幅模塊、分段濾波模塊、第二增益控制模塊、第二通道選擇處理模塊及正交下變頻處理模塊，第二射頻開關接入的信號進行限幅后進行分段濾波，并經第二增益控制模塊進行增益控制后經第二通道選擇模塊進入相應通道再經下變頻處理輸出基帶信號。該系統保證收發通道同時工作，同時可編程性強，能滿足多種應用要求。
- 專利類型發明專利
- 申請人武漢珞光電子有限公司;
- 發明人姚明;孫恒青;
- 地址430000 湖北省武漢市江夏經濟開發區南湖路錦繡良緣C2幢3-302號
- 申請號CN201610852655.0
- 申請時間2016年09月26日
- 申請公布號CN106301454A
- 申請公布時間2017年01月04日
- 分類號H04B1/401(2015.01)I;
