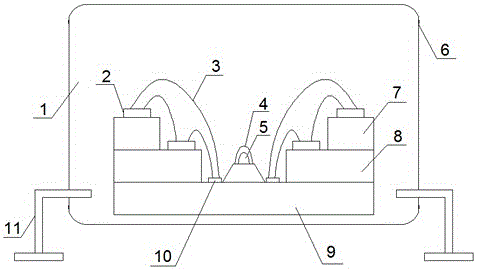

摘要：本發明公開了一種雙收發器和濾波組件的無線通訊裝置，屬于通信裝備領域，該裝置首先在一長基板上形成一導電層和焊墊，然后兩個收發器置分別放于該基板兩端，再將兩個表面聲波濾波組件分別置放于左右兩個收發器上；各個導電層、焊墊、表面聲波濾波組件與收發器彼此以鍍銀銅導線電性連接；支腳采用“工”字型設計。本發明整合了成對的表面聲波濾波組件與收發器的裝置，除了低成本小面積與避免信號損耗的優點外，還解決了收發器和濾波組件的效率較低、裝置信號不穩定的問題。
- 專利類型發明專利
- 申請人安徽賽福電子有限公司;
- 發明人周峰;周濤;
- 地址244000 安徽省銅陵市獅子山區棲鳳路1771號
- 申請號CN201610773459.4
- 申請時間2016年08月31日
- 申請公布號CN106357294A
- 申請公布時間2017年01月25日
- 分類號H04B1/40(2015.01)I;
