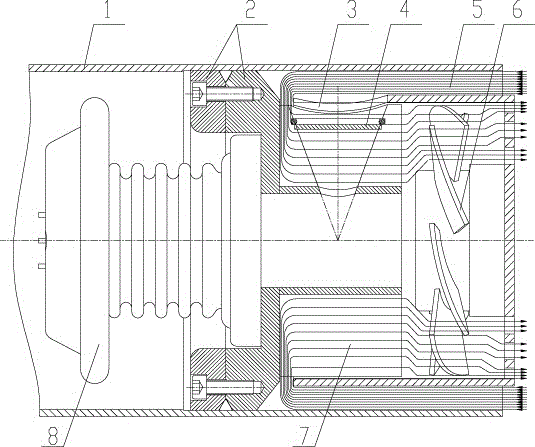

摘要：本實用新型涉及壓力容器質量檢測設備中的關鍵零部件，是一種探傷機用高效抽吸外排式散熱裝置，具有殼體、射線管、散熱器、風機，其特征是：所述散熱器通過內置法蘭盤組件安裝于殼體內，在散熱器外端通過風機罩安裝風機，所述風機是采用引風機，將散熱器中的熱風引出外排；風機罩與殼體之間有間距形成進風道，冷風是通過進風道進入散熱器的內端，再通過散熱器、引風機外排放熱；本實用新型解決了現有探傷機的散熱裝置氣流阻力大，內吹散熱效果差，對射線管外部形成二次加熱，冷卻效果大大降低等問題，主要用于探傷機中對射線管進行散熱。
- 專利類型實用新型
- 申請人黃石上方檢測設備有限公司;
- 發明人方揚德;
- 地址435000 湖北省黃石市經濟開發區機械工業園觀山路118號
- 申請號CN201620784615.2
- 申請時間2016年07月25日
- 申請公布號CN205847832U
- 申請公布時間2016年12月28日
- 分類號H05K7/20(2006.01)I;
