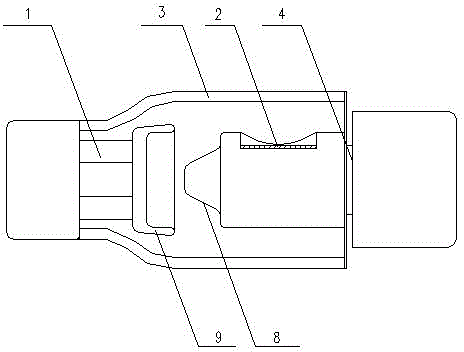

摘要：本實用新型涉及檢測設備中的關鍵零部件，是一種陶瓷安檢管，包括有陽極組件和陰極組件，陽極組件中有陽極頭與陰極組件中的聚焦盤相對布置，其特征是：陽極組件與陰極組件是采用陶瓷外殼對接封裝為一體，所述陽極頭和聚焦盤均置于陶瓷外殼內，陽極組件上設有射線輸出窗位于陶瓷外殼內，并且所述的陽極頭為錐形頭結構，所述的聚焦盤中開設有小圓型腔和大圓型腔呈帽形結構，大圓型腔位于外端與陽極頭相對布置，且大圓型腔的內徑大于陽極頭的最大外徑；在本實用新型解決了現有安檢管可靠性差，使用壽命較短的問題，主要用于各種安檢設備。
- 專利類型實用新型
- 申請人黃石上方檢測設備有限公司;
- 發明人方鋼群;潘松文;潘子文;
- 地址435000 湖北省黃石市經濟技術開發區機械工業園觀山路118號
- 申請號CN201620502654.9
- 申請時間2016年05月30日
- 申請公布號CN205789864U
- 申請公布時間2016年12月07日
- 分類號H01J29/86(2006.01)I;H01J29/46(2006.01)I;H01J29/58(2006.01)I;
