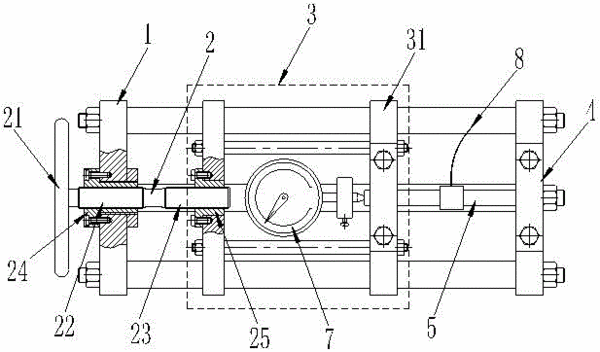

摘要：本實用新型提出了一種振弦式應變計標定儀，包括儀架、施力機構、傳力機構、應變計安裝機構以及測量機構，所述施力機構設于儀架的左端，用于產生使振弦式應變計變形的力，所述傳力機構與施力機構連接，用于為振弦式應變計傳遞施力機構產生的力，所述應變計安裝機構設于儀架的右端，包括用于固定振弦式應變計兩個端部的應變計端部固定裝置，所述測量機構包括設于振弦式應變計的受力端的百分表以及與振弦式應變計的振弦信號線連接的頻率儀。本實用新型結構簡單，構造合理，利用差動螺紋結構原理實現施力的變形量小，省力，然后通過百分表測量振弦式應變計的變形量，通過頻率儀測量振弦式應變計的頻率，計算出應變與前后兩點頻率的平方差的比例關系。
- 專利類型實用新型
- 申請人廣州市廣材試驗儀器有限公司;
- 發明人麥英偉;譚廣能;樊嗣堅;
- 地址510000 廣東省廣州市越秀區先烈中路100號大院9-1棟103室
- 申請號CN201620713233.0
- 申請時間2016年07月08日
- 申請公布號CN205843589U
- 申請公布時間2016年12月28日
- 分類號G01B5/30(2006.01)I;
