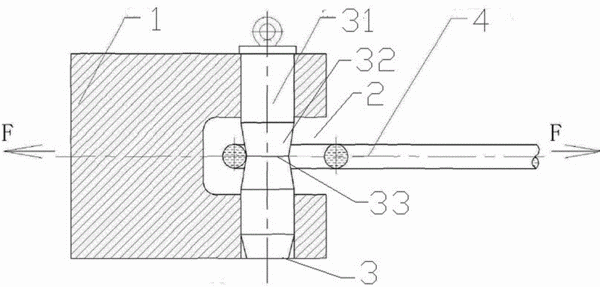

摘要：本實用新型公開了一種纜繩自動對中結構，包括用于給測試樣品測試施力的施力體，所述施力體上設置有倒“n”形卡槽；所述施力體上安裝有自動對準銷釘，所述自動對準銷釘的中部位于所述“n”形卡槽內，兩端固定在所述施力體內；所述自動對準銷釘固定在所述施力體內的上下兩端為圓柱形，中間部位為兩個形狀大小一致的圓錐體，且兩個圓錐體的兩個直徑較小的端面對接成一體，在對接面處形成整個自動對準銷釘的中心線。使用本實用新型時，當測試樣品受到施力體施力后，會沿著所述自動對準銷釘圓錐體的錐面向中心線移動，最后停留在所述中心線上，從而保證了拉伸中心與測試樣品軸線重合，提高了測試的準確性。
- 專利類型實用新型
- 申請人廣州市廣材試驗儀器有限公司;
- 發明人麥英偉;譚廣能;樊嗣堅;
- 地址510000 廣東省廣州市越秀區先烈中路100號大院9-1棟103室
- 申請號CN201620126933.X
- 申請時間2016年02月18日
- 申請公布號CN205719740U
- 申請公布時間2016年11月23日
- 分類號G01N3/02(2006.01)I;
