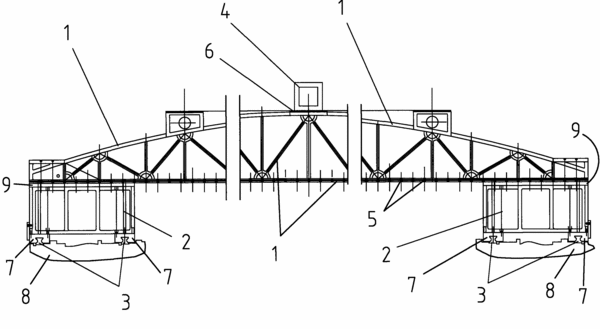

摘要：一種用于動柱動梁式雙龍門五面體加工中心機床的立柱直線導軌水平扭曲狀況的檢測裝置。其特征在于：包括桁架式水平橋(1)，在水平橋(1)的中部上方設有平臺(6)，在水平橋(1)的兩端下方設有連接體(2)，在連接體(2)的下方固定連接有與直線導軌相配的滑塊(7)。使用時將水平橋兩端的連接體通過滑塊與直線導軌相連接，將水平儀置于水平橋上方的平臺上，然后在直線導軌上移動本裝置，通過水平儀可了解直線導軌每處的水平扭曲狀況，及時調整，使直線導軌達到設計安裝精度，保證了設備的加工精度。在水平橋上的測距孔中插入檢查棒，通過檢查棒也可了解機床兩側立柱上導軌的間距，起到了測距的作用。以保證對應橫梁導軌的配合精度。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人孫德明;薛儒牛;李長義;鄭在飛;李生斌;
- 地址116000遼寧省大連市雙D港遼河東路100號
- 申請號CN200910011048.1
- 申請時間2009年04月07日
- 申請公布號CN101532814A
- 申請公布時間2009年09月16日
- 分類號G01B5/30(2006.01)I;G01B5/14(2006.01)I;
