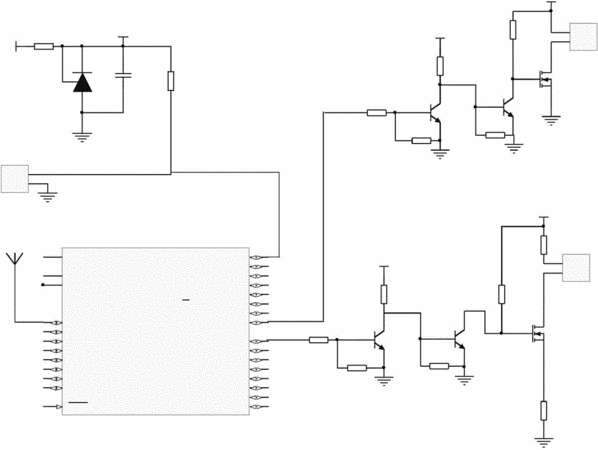

摘要：本實用新型公開了一種霧化控制裝置，包括PIC單片機、溫度取樣電路、油泵驅動電路和電熱管驅動電路，所述溫度取樣電路、油泵驅動電路和電熱管驅動電路均與PIC單片機連接，所述溫度取樣電路還與電熱管驅動電路連接；電熱管驅動電路包括電熱管，所述電熱管內部設置電熱絲；溫度取樣電路采集電熱絲溫度，并將電熱絲溫度反饋至PIC單片機，PIC單片機通過PWM脈寬進行調節，然后通過引腳輸出功率至電熱管驅動電路，電熱絲快速升溫至基準溫度，PIC單片機通過油泵驅動電路驅動油泵工作，油泵通過管路抽取煙霧劑并將煙霧劑傳輸至電熱管內部，然后煙霧劑經遇熱迅速膨脹霧化，再通過電熱管管口進行煙霧的噴射，PIC單片機通過內部PID調節器調節PWM脈寬占空比，進而調節輸出功率。
- 專利類型實用新型
- 申請人青島凌鼎智能科技有限公司;
- 發明人趙善祥;趙學寬;趙光亮;劉玉彥;
- 地址266555 山東省青島市經濟技術開發區前灣港路579號山東科技大學科技園區
- 申請號CN201620668047.X
- 申請時間2016年06月29日
- 申請公布號CN205797549U
- 申請公布時間2016年12月14日
- 分類號B05B9/00(2006.01)I;B05B9/04(2006.01)I;B05B12/02(2006.01)I;
