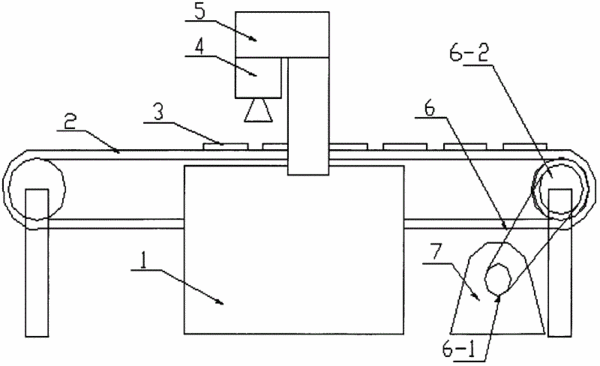

摘要：塑膠墊生產用表面噴花機，涉及塑膠地墊表面噴花設備的改進技術。包括機座(1)，在機座(1)上方安裝有一個支撐梁(5)，噴花裝置組件(4)安裝于支撐梁(5)上；還包括輸送帶(2)、皮帶傳動裝置(6)和電機(7)；所述輸送帶(2)水平設置于機座(1)上方，輸送帶(2)的傳送皮帶從支撐梁(5)下面穿過；電機(7)設置于機座(1)旁邊，皮帶傳動裝置(6)的主動皮帶(6-1)安裝于電機(7)的轉軸上，皮帶傳動裝置(6)的從動皮帶輪(6-2)安裝于輸送帶(2)的一個驅動輪軸上，主動皮帶(6-1)、從動皮帶輪(6-2)之間連接有傳動皮帶。本實用新型解決了目前地墊用噴花機采用人工操作存在效率低的問題。
- 專利類型實用新型
- 申請人江陰市文明體育塑膠有限公司;
- 發明人宋文明;張軍標;
- 地址214411 江蘇省江陰市長涇鎮共青路15號
- 申請號CN201120297158.1
- 申請時間2011年08月16日
- 申請公布號CN202238421U
- 申請公布時間2012年05月30日
- 分類號B05B9/00(2006.01)I;B05B13/02(2006.01)I;
