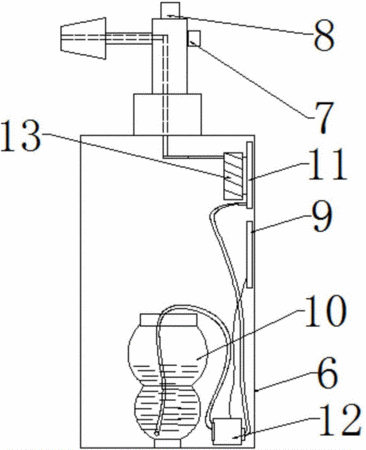

摘要:本實用新型公開了一種模擬消防滅火裝置,包括仿真滅火器和仿真火源,仿真滅火器包括滅火器外殼和安裝于滅火器外殼內部的煙霧發生裝置,煙霧發生裝置包括第一控制板、驅動裝置和霧化電路,第一控制板通過線路與驅動裝置連通,第一控制板通過線路與霧化電路連接,霧化電路通過管路與驅動裝置連通;仿真滅火器內置無線發射芯片,仿真火盆內置無線接收芯片;仿真火源包括第二控制板、感應裝置和照明裝置,感應裝置和照明裝置均與第二控制板連接;第一控制板通過驅動裝置將煙霧劑經管路傳輸至霧化電路,并控制霧化電路產生煙霧,煙霧從仿真滅火器噴嘴噴射至感應裝置,感應裝置獲取霧化電路產生的煙霧模擬信號,第二控制板驅動照明裝置工作。
- 專利類型實用新型
- 申請人青島凌鼎智能科技有限公司;
- 發明人趙光亮;趙善祥;劉玉彥;王香;
- 地址266555 山東省青島市經濟技術開發區前灣港路579號山東科技大學科技園區
- 申請號CN201620671170.7
- 申請時間2016年06月29日
- 申請公布號CN206003430U
- 申請公布時間2017年03月08日
- 分類號G09B25/00(2006.01)I;
