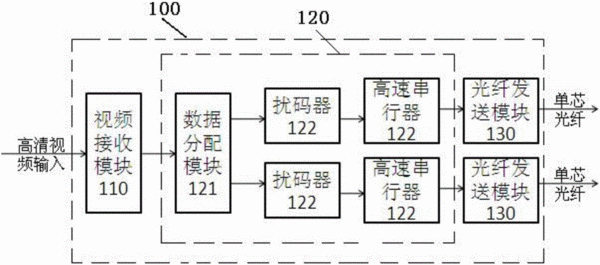

摘要：本實用新型公開了一種超高清光端機，包括發送端和接收端，所述發送端具有視頻輸入端口，所述接收端具有與視頻輸出端口，所述視頻輸入端口依次連接有視頻接收模塊和第一FPGA模塊，所述第一FPGA模塊連接有兩個光纖發送模塊；所述視頻輸出端口依次連接有視頻發送模塊和第二FPGA模塊，所述第二FPGA模塊連接有兩個光纖接收模塊，每個所述光纖發送模塊分別通過一根單芯光纖與一個所述光纖接收模塊相連。本實用新型的超高清光端機，4K高清視頻數據通過視頻接收模塊轉換為數字視頻并輸入到第一FPGA模塊，在第一FPGA模塊中轉換為兩路帶寬為5G的信號，兩路信號分別通過光纖發送至光端機的接收端，在接收端的第二FPGA模塊種合成并轉換成數字視頻，由此可實現4K高清視頻的遠距離傳輸，傳輸質量高。
- 專利類型實用新型
- 申請人北京天翼訊通科技有限公司;
- 發明人東健慧;麥曉鵬;楊澤;
- 地址100015 北京市海淀區清河安寧莊路4號3號樓208室
- 申請號CN201620536434.8
- 申請時間2016年06月02日
- 申請公布號CN205793074U
- 申請公布時間2016年12月07日
- 分類號H04N7/22(2006.01)I;
