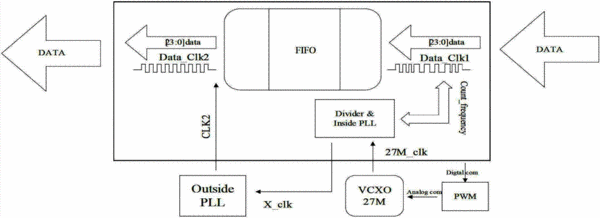

摘要：本實用新型公開了一種消除基于光纖傳輸的VGA信號抖動的裝置，所述裝置包括：FPGA的內部FIFO、內部鎖相環PLL1、內部計數器、外部VCXO壓控晶振、外部鎖相環、外部低通濾波器，RGB線、CLK線和HV線連接FPGA的內部FIFO，外部低通濾波器連接外部VCXO壓控晶振，外部VCXO壓控晶振連接內部鎖相環PLL1，內部鎖相環PLL1連接內部計數器，內部計數器通過FPGA的GPIO引腳連接外部鎖相環PLL2，外部鎖相環PLL2通過FPGA的GPIO引腳連接FPGA的內部FIFO。實施本實用新型具有以下有益效果：可以實現對模擬視頻信號在遠程傳輸后產生的圖像抖動、黑屏進行校正，保證圖像質量。
- 專利類型實用新型
- 申請人大連科迪視頻技術有限公司;
- 發明人周潮義;周春雷;張壇;
- 地址116023 遼寧省大連市高新園區火炬路32號A座23層
- 申請號CN201220690011.3
- 申請時間2012年12月13日
- 申請公布號CN202979172U
- 申請公布時間2013年06月05日
- 分類號H04N7/22(2006.01)I;
