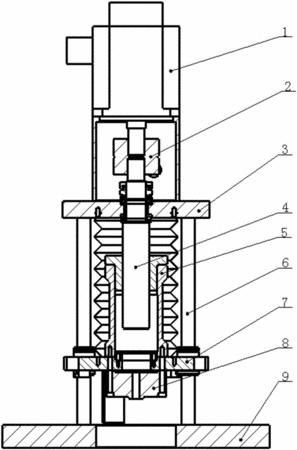

摘要：本實用新型公開了一種應力腐蝕試驗系統的加載裝置，該裝置包括用于試樣加載的加載機構、將加載機構輸出的旋轉運動轉化為直線運動的傳動機構及用于監測加載機構的加載狀況的控制電路，該加載機構的伺服電機的輸出軸通過聯軸器直接與滾珠絲杠的前端相連；該傳動機構的滾珠絲杠的后端穿過過渡法蘭通過連接套與連接板連接；連接板通過直線軸承與導向立柱配合，導向立柱一端與過渡法蘭相連，另一端穿過直線軸承固定在所述底板上；連接板與負荷傳感器剛性連接，負荷傳感器與拉桿相連，拉桿帶動試樣做上下運動。該加載裝置采用無減速機加載單元，簡化機構，提升拉伸速率，滿足不同的試驗要求，擴大了試驗機的應用范圍。
- 專利類型實用新型
- 申請人上海百若試驗儀器有限公司;
- 發明人湯均利;劉峰;邵強;林新生;徐青;
- 地址201322 上海市浦東新區川沙新鎮鹿園都市型工業區鹿達路81號
- 申請號CN201620678000.1
- 申請時間2016年06月30日
- 申請公布號CN205786126U
- 申請公布時間2016年12月07日
- 分類號G01N3/16(2006.01)I;
