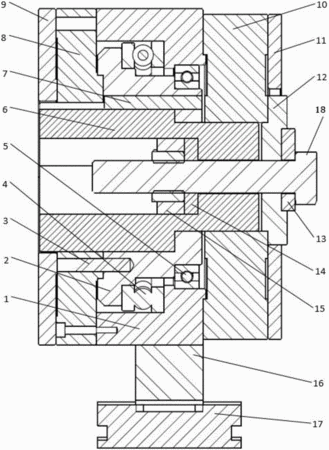

摘要：本發明涉及各類標準件測試領域，公開了一種多功能螺栓緊固系統集成式壓扭復合測量裝置，包括試驗螺栓，其螺紋部分穿過試驗墊板和承力墊的中心孔與固定在螺栓夾具內部的螺母螺紋配合固定；該夾具通過止動定位銷嵌插在承力套中心孔內；盤式靜態扭矩傳感器通過臺階與承力套定位裝入定位銷后用螺栓固定，通過止動定位銷測試螺母的螺紋扭矩；承力套通過深溝球軸承定位壓緊在推力球軸承上，安裝在安裝套上；試驗墊板緊貼試驗螺栓的頂部且安裝在承力墊的卡槽內；承力墊通過臺階卡在負荷傳感器的孔內，負荷傳感器通過臺階與安裝套定位用螺栓固定，通過承力墊測量試驗螺栓的夾緊力。本發明能替代分體式傳感器組，使試驗夾具數量減少、操作方便。
- 專利類型發明專利
- 申請人上海百若試驗儀器有限公司;
- 發明人趙又杰;許新軍;王奮偉;邵強;
- 地址201322 上海市浦東新區川沙新鎮鹿園都市型工業區鹿達路81號
- 申請號CN201610755331.5
- 申請時間2016年08月29日
- 申請公布號CN106197820A
- 申請公布時間2016年12月07日
- 分類號G01L5/24(2006.01)I;
