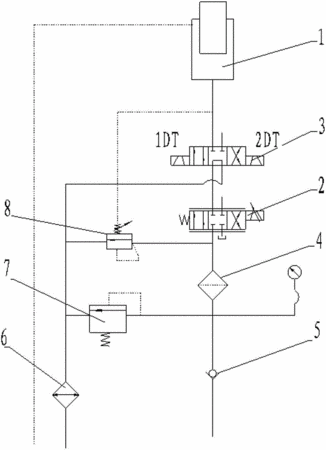

摘要:本實用新型揭示了一種液壓萬能試驗機單向油缸快降液壓回路,所述液壓回路包括:加載單向油缸、比例閥、電磁換向閥;所述電磁換向閥的第一孔口連接加載單向油缸;電磁換向閥的第二孔口連接比例閥,通過比例閥連接油箱;電磁換向閥的第三孔口不經過比例閥連接油箱。本實用新型提出的液壓萬能試驗機單向油缸快降液壓回路,通過在單向油缸與比例閥之間增加一個三位四通電磁換向閥,加載時電磁換向閥的1DT帶電,構成通路,油缸加載,油缸回落時,電磁換向閥的2DT帶電,油缸避開了比例閥直接通過電磁換向閥直接回油箱,電磁閥此時A孔與T孔完全通,因此流速增快,油缸回落速度加快,從而提高了試驗效率。
- 專利類型實用新型
- 申請人上海百若試驗儀器有限公司;
- 發明人林新生;郭正國;王奮偉;
- 地址201300 上海市浦東新區南匯工業園區園西路229號9幢
- 申請號CN201220551634.2
- 申請時間2012年10月25日
- 申請公布號CN202900842U
- 申請公布時間2013年04月24日
- 分類號F15B21/00(2006.01)I;
