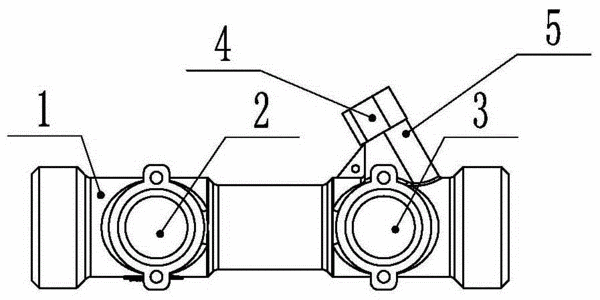

摘要：本實用新型公開了一種改進型立柱式超聲波流量計基管，包括管體、進水端超聲波換能器、出水端超聲波換能器、溫度傳感器、進水端反射柱和出水端反射柱，其特征在于：所述進水端反射柱的上端設有進水端反射面，出水端反射柱的上端設有出水端反射面，進水端反射面與出水端反射面相對稱，進水端反射面與水平面的夾角為135°，出水端反射面與水平面的夾角為45°，進水端反射面和出水端反射面的中心連線與管體的中心軸線平行。本實用新型將反射面與反射柱的結合處進行倒角處理，處理后反射面與反射柱的結合處邊沿呈圓弧型，可明顯減少管壁渦流的產生，使管段內流體流動阻力減小，在水流速度較低的情況下，仍可保證超聲波熱量表的計量精度。
- 專利類型實用新型
- 申請人山東力創科技股份有限公司;
- 發明人馮勝利;呂紅偉;劉慶堂;喬東坡;李銅;
- 地址271199 山東省萊蕪市高新區鳳凰路009號
- 申請號CN201620620534.9
- 申請時間2016年06月22日
- 申請公布號CN205719135U
- 申請公布時間2016年11月23日
- 分類號G01F1/66(2006.01)I;G01F15/16(2006.01)I;
