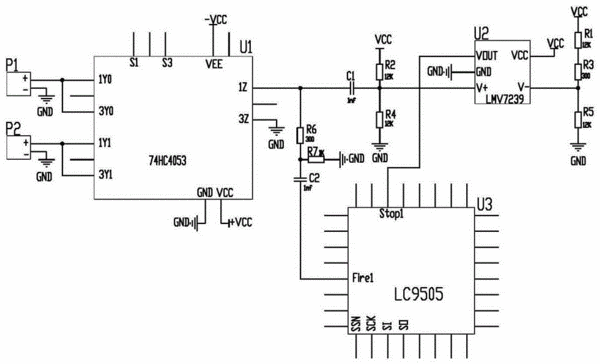

摘要：本實用新型公開了超聲波熱量表用高精度采集電路，包括時間測量芯片、第一換能器和第二換能器，時間測量芯片Fire1腳通過第二、第六電阻串聯連接模擬開關1Z腳，第二、第六電阻的連接端接第七電阻后接地；模擬開關3Z和GND腳都接地，1Y0和3Y0腳連接第一換能器正端，1Y1和3Y1腳連接第二換能器的正端，S1和S3腳與中央處理器IO口連接；第一和第二換能器的負端分別接地；電壓比較器V+腳通過第一電容與1Z腳連接，V+腳通過第二電阻接電源正極，V+腳通過第四電阻接地，V?腳與第三、第一電阻串聯后接電源正極，V?腳通過第五電阻接地，VOUT腳接時間測量芯片Stop1腳，GND腳接地，VCC腳接電源正極。
- 專利類型實用新型
- 申請人山東力創科技股份有限公司;
- 發明人李東;吳明花;邱德華;桑濤;
- 地址271199 山東省萊蕪市高新區鳳凰路009號
- 申請號CN201620044378.6
- 申請時間2016年01月18日
- 申請公布號CN205483338U
- 申請公布時間2016年08月17日
- 分類號G01K19/00(2006.01)I;
