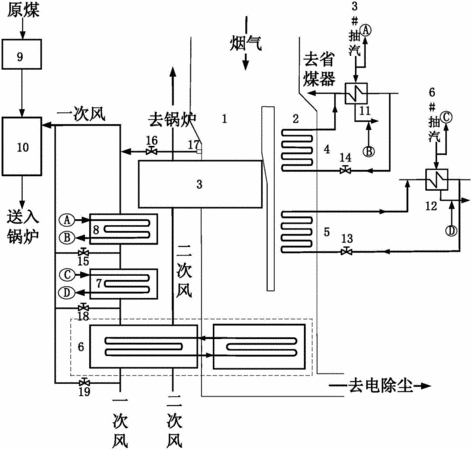

摘要:本實用新型公開了屬于電站節能設備領域的一種一次風預熱過程深度優化的綜合余熱利用裝置,該裝置采用前置空氣預熱器預熱一、二次風,主煙道的二次風預熱器采用二分倉回轉式空氣預熱器進一步加熱二次風,一次風依次經過前置空氣預熱器、一級蒸汽一次風預熱器和二級蒸汽一次風預熱器逐步加熱至磨煤機入口所需溫度;旁路煙道內給水加熱器和凝結水加熱器串聯布置,加熱給水和凝結水。本實用新型將一、二次風單獨預熱,利用低溫煙氣和汽輪機抽汽分級加熱一次風,避免了冷熱一次風摻混帶來的
損失,同時置換出高品位的煙氣熱量,加熱給水和凝結水,二次風利用前置空氣預熱器和二分倉空氣預熱器分級加熱,充分實現燃煤發電機組的深度節能降耗,經濟效益顯著。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人徐鋼;薛小軍;鄭清清;李永毅;和圣杰;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201620307952.2
- 申請時間2016年04月13日
- 申請公布號CN205717145U
- 申請公布時間2016年11月23日
- 分類號F22B31/08(2006.01)I;F23L15/00(2006.01)I;
