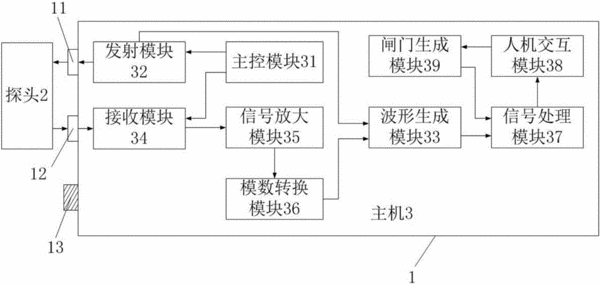

摘要：本實用新型涉及一種波形測厚儀，它包括殼體、探頭和主機，殼體的外側面上設置發射接口和接收接口，探頭通過發射接口和接收接口與主機連接，主機設置在殼體內，主機包括主控模塊、發射模塊、波形生成模塊、接收模塊、信號放大模塊、模數轉換模塊、信號處理模塊、人機交互模塊和閘門生成模塊；主機通過發射接口激勵探頭發出脈沖超聲波，探頭將探測到的模擬回波信號通過接收接口反饋給主機，主機計算得到待測工件的厚度值同時生成回波波形圖并進行顯示。本實用新型帶有回波波形顯示功能，能夠輔助操作者對待測工件的厚度進行判斷，從而能夠避免測量結果誤報的問題。本實用新型在測厚的同時還具有簡易的探傷功能。
- 專利類型實用新型
- 申請人北京聲華興業科技有限公司;
- 發明人劉時風;孫勇;李赫;
- 地址100000 北京市朝陽區雙營路11號院4號樓117室
- 申請號CN201620284489.4
- 申請時間2016年04月07日
- 申請公布號CN205691081U
- 申請公布時間2016年11月16日
- 分類號G01B17/02(2006.01)I;
