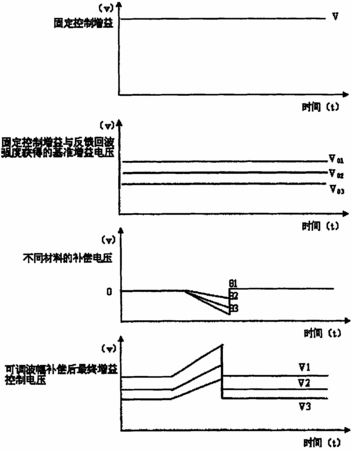

摘要：本發明提供一種超聲測厚儀可調式波幅自動增益補償方法，包括：a、通過反射超聲波強度和設定固定的增益獲得基準增益電壓；b、針對不同被測材料，設定波幅補償的斜率，通過可調積分電路在控制時間內進行特定斜率波幅自動補償產生斜率增益補償電壓；c、將斜率增益補償電壓和基準增益電壓疊加在一起生成增益控制電壓。本發明還提供一種可調式波幅自動增益補償電路。本發明相對于超聲探傷中應用的波幅補償曲線和深度增益補償方式，具有自動性高，反應快，與現場測試環境密切相關，改善了現有補償方法存在的自動性差，反應慢，與現場測試不一致的情況；利用積分電路的原理產生增益電壓曲線來設計超聲測厚波幅自動補償電路，相對其它的時間和距離補償方法，具有設計簡單，成本低，應用可靠的優點。
- 專利類型發明專利
- 申請人北京時代之峰科技有限公司;
- 發明人孫磊;曹永超;彭雪蓮;徐西剛;
- 地址100085 北京市海淀區上地西路28號1幢二層
- 申請號CN200710308463.4
- 申請時間2007年12月29日
- 申請公布號CN101469978B
- 申請公布時間2011年04月20日
- 分類號G01B17/02(2006.01)I;
