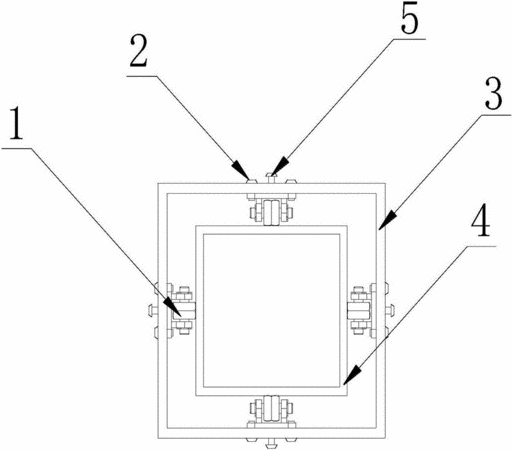

摘要：本實用新型公開了一種可調節的導向機構，所述導向機構包括固定級、運動級和滾動部件，所述滾動部件包括兩個圓弧面軸承，所述兩個圓弧面軸承并列套在支撐軸上，所述支撐軸穿過![]()
型支架并由開口擋圈固定，所述![]()
型支架封閉端底面通過固定螺絲定位在固定級上，所述圓弧面軸承貼緊運動級，并隨著運動級的升降而滾動，所述固定級的四周均設有滾動部件。本新型通過旋鈕在支架底部的兩個螺絲以及旋鈕在固定級的兩個螺絲之間的相互配合來實現圓弧軸承與運動級之間的松緊程度，確保升降機運行穩定，可以增加導向機構的數量。同時采用圓弧面軸承作為滾子，低噪音，運動平滑。
- 專利類型實用新型
- 申請人北京科旭威爾科技股份有限公司;
- 發明人王善杰;
- 地址100000 北京市海淀區紫竹院路116號嘉豪國際中心C座6層608-609
- 申請號CN201620470016.3
- 申請時間2016年05月20日
- 申請公布號CN205639297U
- 申請公布時間2016年10月12日
- 分類號F16C29/04(2006.01)I;F16C29/12(2006.01)I;
