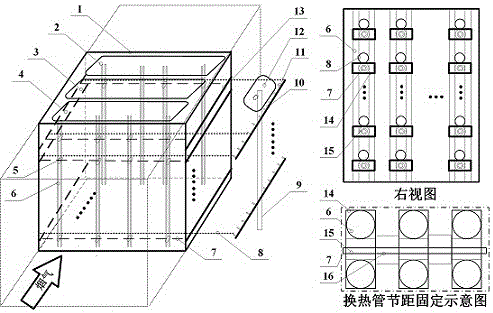

摘要:本實用新型公開了一種氟塑料換熱器管束定位與噴淋裝置,它由主鋼梁1,入口水箱2,中間水箱3,出口水箱4,縱向扣環固定裝置5,氟塑料換熱管6,鋼絲7,氟塑料噴淋管8,噴淋主管9,噴淋支管10,氟塑料噴淋管接口11,高壓水箱12,副鋼梁13,扣環14,縱向定位環柱15,橫向定位環環柱16,除霧器17,污水收集池18,浮球19,圓錐活塞20,彈簧21,縱向扣環固定裝置5由扣環14,縱向定位環柱15組成;通過縱向定距單元進行縱向定位,在縱向定距單元之間穿入橫向定位環柱完成橫向定距,由每個扣環上的噴淋孔對氟塑料換熱管束進行自動定時清洗,實現便于生產加工的單元化定位以及自動化的除灰清洗。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人徐鋼;陳袁;滿孝增;牛晨巍;謝昂均;
- 地址102206 北京市昌平區回龍觀朱辛莊北農路2號
- 申請號CN201620196396.6
- 申請時間2016年03月15日
- 申請公布號CN205619795U
- 申請公布時間2016年10月05日
- 分類號F28D3/02(2006.01)I;F28F25/02(2006.01)I;F28F19/00(2006.01)I;
