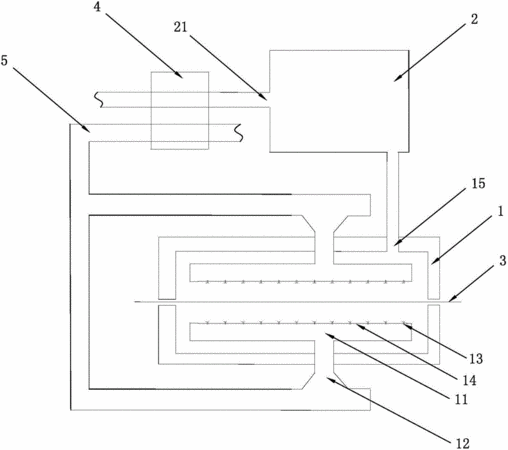

摘要:本實用新型公開了一種彩涂板漆膜的加熱固化裝置,包括固化爐、焚燒爐和放置在固化爐內待加熱的彩涂板,所述固化爐設有熱風風道,所述熱風風道位于熱風出口處設置有至少一塊紅外陶瓷板,所述紅外陶瓷板具有供熱風穿過的縫隙。本實用新型用紅外陶瓷板代替普通固化爐的不銹鋼板,除熱風接觸漆膜對流加熱外,另有紅外陶瓷板的紅外線輻射傳熱,由于熱風溫度剛好處于漆膜紅外吸收峰,大部分的紅外線都被漆膜吸收,漆膜固化后彩涂板鋼板的溫度低于漆膜溫度,加熱具有針對性,大大提高了熱傳導效率和固化效率,而且還充分利用燃燒后廢氣的熱量,通過換熱器循環利用。
- 專利類型實用新型
- 申請人珠海拾比佰彩圖板股份有限公司;
- 發明人劉丙炎;杜國棟;干文韜;王芳;周鵬;
- 地址519090 廣東省珠海市金灣區紅旗鎮紅旗路8號
- 申請號CN201620311391.3
- 申請時間2016年04月13日
- 申請公布號CN205599465U
- 申請公布時間2016年09月28日
- 分類號B05D3/02(2006.01)I;B05D3/04(2006.01)I;
