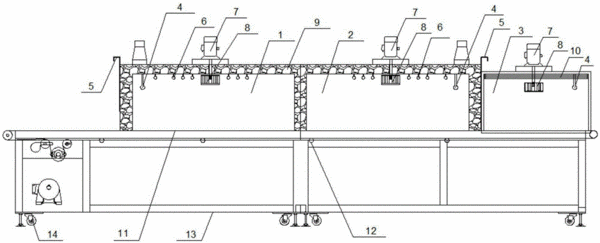

摘要:本實用新型屬于零部件烤漆及輸送設備領域,特別是涉及一種全自動隧道爐,包括第一加熱室、第二加熱室、散熱室和輸送機構,所述第一加熱室、所述第二加熱室和所述散熱室依次并排連接設置,所述輸送機構依次穿過第一加熱室、第二加熱室和散熱室,所述第一加熱室和第二加熱室內部的壁面、頂部、底部均設有保溫層,所述第一加熱室、第二加熱室和散熱室的內部均安裝有溫度檢測機構和離心風扇,所述第一加熱室和所述第二加熱室的頂部設有紅外線發熱管,所述散熱室的頂部設有散熱管。有益效果是:通過設置兩個加熱室,使得工件受熱充分均勻,完成加熱烘烤后通過輸送機構直接輸送到散熱室,結構簡單、布局緊湊,操作方便,提高了生產效率和產品質量。
- 專利類型實用新型
- 申請人重慶貝華科技有限公司;
- 發明人陳久江;
- 地址408400 重慶市南川區東城街道辦事處北環路8號
- 申請號CN201520922420.5
- 申請時間2015年11月18日
- 申請公布號CN205110058U
- 申請公布時間2016年03月30日
- 分類號B05D3/02(2006.01)I;
