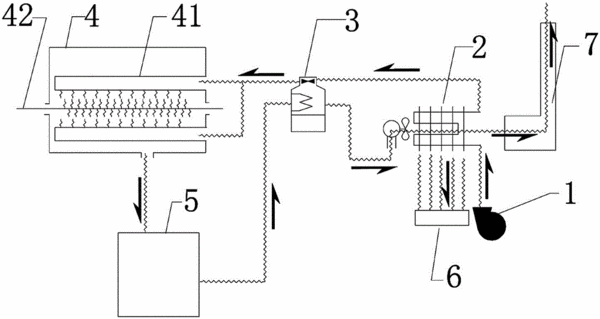

摘要:本實用新型公開了一種彩涂線廢氣潛熱回收結構,包括風機,其上方設置有冷凝器及空氣轉換器,環境空氣經風機抽入至冷凝器,接收其內蒸汽冷凝釋放熱量后升溫,再進入空氣轉換器中形成熱風,所述空氣轉換器側部設置有固化爐,所述固化爐下側設置有焚燒爐,熱風經固化爐后進入焚燒爐內,所述焚燒爐連通至空氣轉換器及冷凝器形成一閉環廢氣潛熱回收結構。本實用新型在彩涂線排廢氣前增設了冷凝器,可將排煙溫度由現有的100~200℃降低至50~80℃,從而有效利用水蒸氣的冷凝潛熱,大量回收蒸氣冷凝放出的熱量,從而大幅提高彩涂線熱效率,可降低全線天燃氣消耗10%以上。
- 專利類型實用新型
- 申請人珠海拾比佰彩圖板股份有限公司;
- 發明人劉丙炎;
- 地址519090 廣東省珠海市金灣區紅旗鎮紅旗路8號
- 申請號CN201520548216.1
- 申請時間2015年07月27日
- 申請公布號CN205014618U
- 申請公布時間2016年02月03日
- 分類號F24H8/00(2006.01)I;
