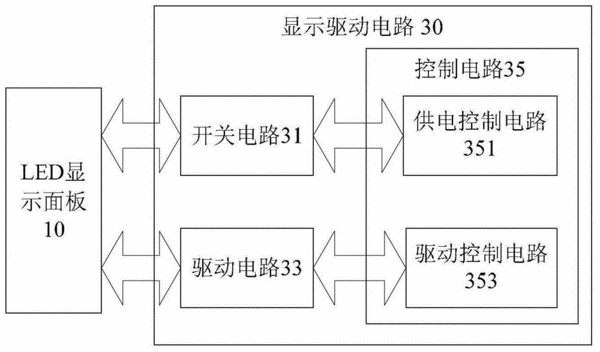

摘要：本發明公開了一種LED顯示器及LED控制系統。其中，該顯示器包括：LED顯示面板；顯示驅動電路，包括：開關電路、驅動電路以及控制電路，其中，開關電路和驅動電路中之一的第一端連接至供電設備的電源端，另一個的第一端連接至供電設備的接地端；開關電路和驅動電路中之一的第二端與LED顯示面板的陽極連接，另一個的第二端與LED顯示面板的陰極連接；控制電路，包括：供電控制電路和驅動控制電路，其中，供電控制電路，通過供電控制端口與開關電路的第三端連接；驅動控制電路控制驅動電路的導通或截止。通過本發明，將開關電路、驅動電路和控制電路集成到顯示驅動電路中，實現了LED顯示器的控制電路占用面板的面積小、設計簡單且刷新率高的效果。
- 專利類型發明專利
- 申請人利亞德光電股份有限公司;
- 發明人盧長軍;劉志勇;
- 地址100091 北京市海淀區頤和園北正紅旗西街9號
- 申請號CN201210501956.0
- 申請時間2012年11月29日
- 申請公布號CN103854597B
- 申請公布時間2016年08月10日
- 分類號G09G3/32(2016.01)I;
