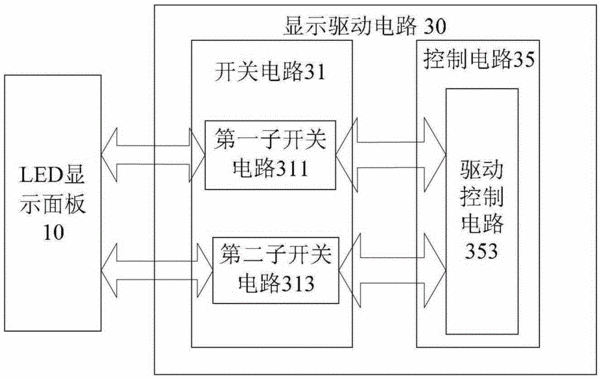

摘要：本發明公開了一種LED顯示器。其中，該LED顯示器包括：LED顯示面板；顯示驅動電路，包括：開關電路以及控制電路，其中，開關電路包括第一子開關電路和第二子開關電路，其中，第一子開關電路，包括一個或多個場效應管；第二子開關電路，包括一個或多個場效應管；控制電路，包括：供電控制電路，其中，供電控制電路，通過供電控制端口與開關電路的第三端連接。通過本申請的LED顯示器，將開關電路和控制電路集成到顯示驅動電路中，并且開關電路包括第一子開關電路和第二子開關電路，兩個子開關電路分別控制LED顯示面板中M行*N列LED顆粒陣列中行的R/G/B基色的供電，實現了LED顯示器的控制電路占用面板的面積小、設計簡單、刷新率高且功耗小的效果。
- 專利類型發明專利
- 申請人利亞德光電股份有限公司;
- 發明人盧長軍;劉志勇;
- 地址100091 北京市海淀區頤和園北正紅旗西街9號
- 申請號CN201210501971.5
- 申請時間2012年11月29日
- 申請公布號CN103854598B
- 申請公布時間2016年08月10日
- 分類號G09G3/32(2016.01)I;
