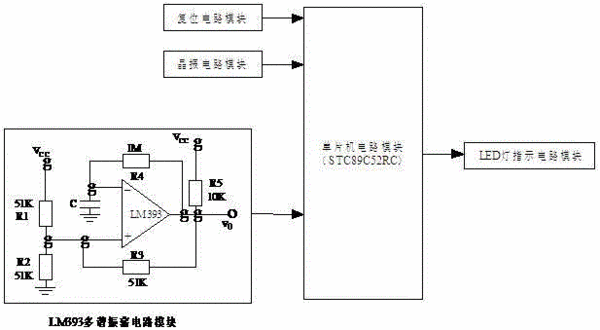

摘要：本實用新型公開了一種液面感應探測裝置，由單片機電路模塊，復位電路模塊、晶振電路模塊、LM393多諧振蕩器電路模塊以及LED燈指示電路模塊組成，復位電路模塊和晶振電路模塊共同構成主控電路模塊，LM393多諧振蕩電路模塊的輸出端與單片機電路模塊的輸入端連接，單片機電路模塊的最小系統的輸出端與LED燈指示電路模塊連接；當LM393多諧振蕩器電路中的采樣針接觸液面發生短路時該電路的輸出信號頻率發生變化，單片機電路模塊通過檢測該信號的頻率變化來判斷采樣針是否與液面接觸，從而控制LED燈指示電路模塊中的LED燈的亮滅。本實用新型結構簡單，可靠性高，可對微量級的液體正確檢測，成本低廉易于實現與推廣。
- 專利類型實用新型
- 申請人常熟理工學院;
- 發明人朱培逸;李明月;王晨希;呂崗;吳永凱;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201620235706.0
- 申請時間2016年03月25日
- 申請公布號CN205594364U
- 申請公布時間2016年09月21日
- 分類號G05B19/042(2006.01)I;
