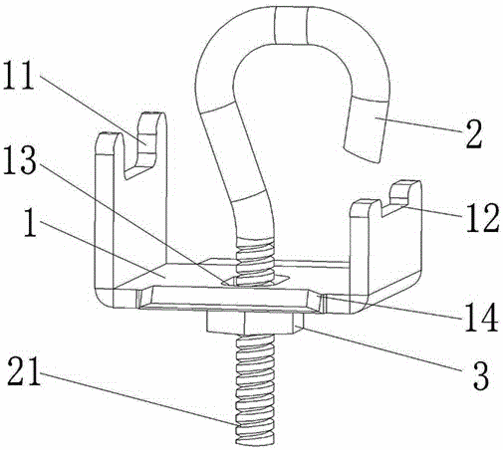

摘要:本實用新型公開了一種用于電商閣樓式貨架的樓板卡扣,主要涉及貨架的技術領域,包括了支架、掛鉤和螺母;其支架兩端分別設有第一凹槽和第二凹槽,支架兩側均設有側面折邊;其掛鉤貫穿于支架中部開有的通孔中,掛鉤底部設有螺紋,掛鉤通過螺紋、螺母的相互配合與支架固定連接;其第一凹槽與樓板底邊的樓板末尾折邊配合連接,第二凹槽與橫梁的頂邊配合連接,橫梁末尾折邊與支架底面相抵;本實用新型樓板卡扣連接穩定牢固,受力均勻,實現了樓板與橫梁之間的緊密固定。
- 專利類型實用新型
- 申請人太倉博特精工機械設備有限公司;
- 發明人徐杰;
- 地址215400 江蘇省蘇州市太倉市城廂鎮城區工業園弇山西路11號
- 申請號CN201620373357.9
- 申請時間2016年04月28日
- 申請公布號CN205574824U
- 申請公布時間2016年09月14日
- 分類號B65G1/02(2006.01)I;
