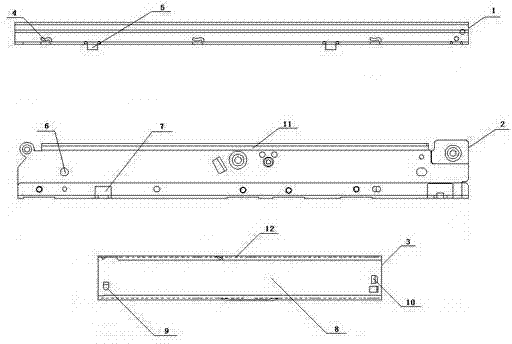

摘要:本實用新型公開了一種工具柜用抽屜軌道,由外軌、中軌和內軌組成;所述外軌設置卡扣和卡板;所述中軌設置卡扣槽、卡板槽和第一卡扣板;所述內軌設置固定板面、第一固定塊、第二固定塊和第二卡扣板;所述外軌和中軌通過卡扣、卡板、卡扣槽和卡板槽連接;所述中軌和內軌通過第一卡扣板和第二卡扣板連接;所述內軌通過固定板面、第一固定塊和第二固定塊與抽屜固定連接。該裝置設計結構合理、節省材料,解決了維護拆卸不方便和抽拉聲音較大的問題,不僅提高了工具柜抽屜軌道的使用壽命也降低了企業資金成本的投入;同時本實用新型生產成本低、易推廣。
- 專利類型實用新型
- 申請人太倉博特精工機械設備有限公司;
- 發明人熊亞龍;
- 地址215400 江蘇省蘇州市太倉市城廂鎮城區工業園弇山西路11號
- 申請號CN201320185859.5
- 申請時間2013年04月15日
- 申請公布號CN203182396U
- 申請公布時間2013年09月11日
- 分類號A47B88/08(2006.01)I;
