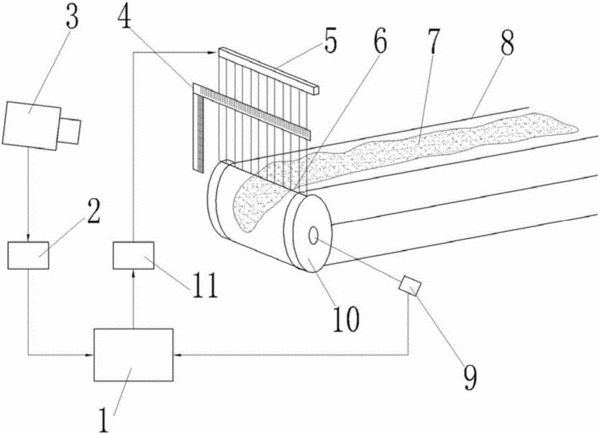

摘要:本實用新型涉及一種圖像皮帶秤檢測裝置,屬于物料流量檢測技術領域。該圖像皮帶秤檢測裝置中輥筒轉軸上安裝測速儀,輥筒頂部正上方從下至上依次設有對比尺、線光源,輥筒輸出端正前上方設有攝像頭,攝像頭通過圖像采集模塊與主機連接,線光源通過數字量輸出模塊與主機連接,線光源照射在輥筒頂部的物料并根據表面邊緣形貌呈現出特征光帶。該裝置不受長度超限、有曲線段、跑偏、張力變化等因素的影響,具有檢測精度更高、適應性更強的優點。
- 專利類型實用新型
- 申請人昆明理工大學;貴州大學;
- 發明人黃宋魏;張覃;和麗芳;卯松;
- 地址650093 云南省昆明市五華區學府路253號
- 申請號CN201521081323.4
- 申請時間2015年12月23日
- 申請公布號CN205506179U
- 申請公布時間2016年08月24日
- 分類號G01G11/00(2006.01)I;
