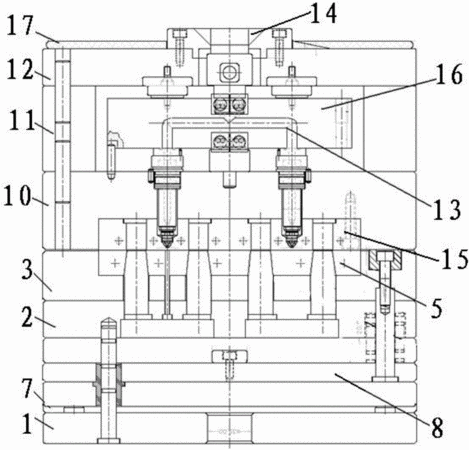

摘要：本實用新型公開了一種照相機鏡頭支撐圈模具，包括定模部分、動模部分和導向裝置，動模部分包括底板，底板上依次設有兩塊平行的方鐵、動模板和推板，動模板上設有型芯，動模板和推板內均設有冷卻水道，且冷卻水道采用U字型逾回冷卻方式，兩塊平行的方鐵之間依次設有頂針底板、頂針面板和頂針，且每根頂針另一端均貫穿型芯；定模部分包括定模板，定模板上依次設有熱流道板和面板，熱流道板內嵌入有澆注系統，定模板內設有與型芯相配合的組合型腔，澆注系統的另一端延伸至組合型腔處，熱流道板內嵌入有與澆注系統相配合的熱流道加熱裝置，組合型腔在與動模板的插入部位經減膠處理；組合型腔由八個子型腔鑲拼而成，且每個子型腔上均開設有排氣孔。
- 專利類型實用新型
- 申請人北京電子科技職業學院;
- 發明人劉華剛;馬金茹;于輝;
- 地址100029 北京市朝陽區太陽宮芍藥居甲1
- 申請號CN201620269661.9
- 申請時間2016年04月01日
- 申請公布號CN205497972U
- 申請公布時間2016年08月24日
- 分類號B29C45/32(2006.01)I;B29C45/34(2006.01)I;B29C45/73(2006.01)I;B29C45/40(2006.01)I;
