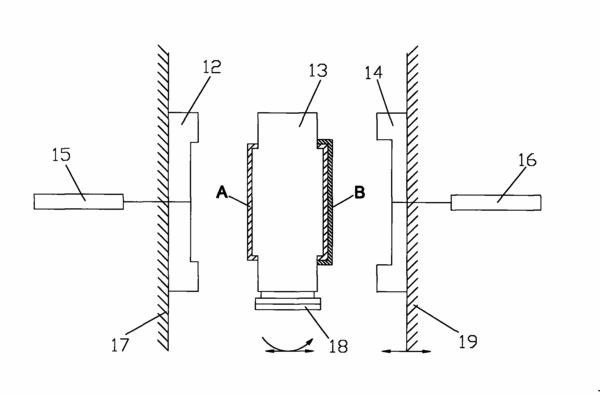

摘要：本實用新型實施例公開了一種注塑模具裝置，包括前模和后模，其中所述前模是定模，后模是可相對所述前模平移的動模，所述注塑模具裝置還包括可相對所述前模平移和旋轉的中間旋轉模，所述中間旋轉模夾設在所述前模和所述后模之間，并且分別與所述前模和后模共同形成型腔。采用本實用新型實施例的注塑模具裝置采用一套模具既可完成雙色乃至多色成型件的模制成型，并且大大改善了注塑機的受力狀況，降低了注塑模具對注塑機鎖模力的要求。采用本實用新型實施例的注塑模具裝置可以成型形狀相同或者不同的單色成型件，亦即利用前模、后模以及中間旋轉模上的型腔的組合即可成型不同形狀的單色成型件，從而大大增強該注塑模具裝置的互換性。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;東莞康佳模具塑膠有限公司;深圳康佳精密模具制造有限公司;
- 發明人向天順;萬三軍;吳曉東;楊勝國;陳旭松;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN200920133968.6
- 申請時間2009年07月27日
- 申請公布號CN201530101U
- 申請公布時間2010年07月21日
- 分類號B29C45/32(2006.01)I;B29C45/16(2006.01)I;
