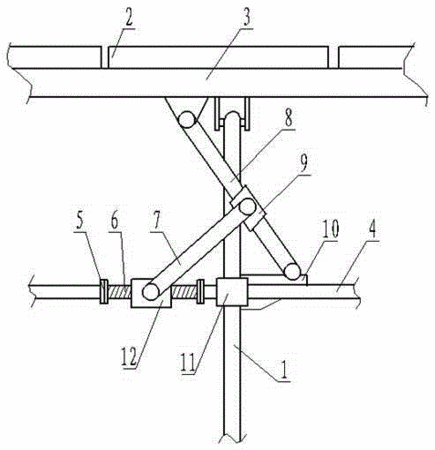

摘要：本實用新型公開了一種單軸跟蹤式光伏發電結構，包括太陽能光伏組件、以及用于安裝所述太陽能光伏組件的固定座，所述固定座通過鉸鏈連接于多根立柱的頂部，多根立柱呈直線排列，在至少一根立柱的上部位置處設置有斜撐桿、擺桿以及調節螺桿，斜撐桿的上端與固定座相鉸連，下端鉸支于立柱的支承上，在斜撐桿上套設有滑套，在調節螺桿上套設有調節螺母，所述擺桿的一端與滑套相鉸連，另一端與調節螺母相鉸連，調節螺桿的兩端與光杠固定對接。本實用新型由于采用連桿機構與螺母螺桿副相結合的角度調節機構，用來調整光伏組件的俯仰角度，該調節機構結構簡單、設計合理、故障率低、調節動作可靠，既方便制造和使用，又降低了制造成本。
- 專利類型實用新型
- 申請人貴州大學;
- 發明人時雷;林麗;肖華亮;閆龍華;白光照;
- 地址550025 貴州省貴陽市貴州大學花溪北校區科技處
- 申請號CN201620037830.6
- 申請時間2016年01月15日
- 申請公布號CN205490351U
- 申請公布時間2016年08月17日
- 分類號H02S20/32(2014.01)I;
