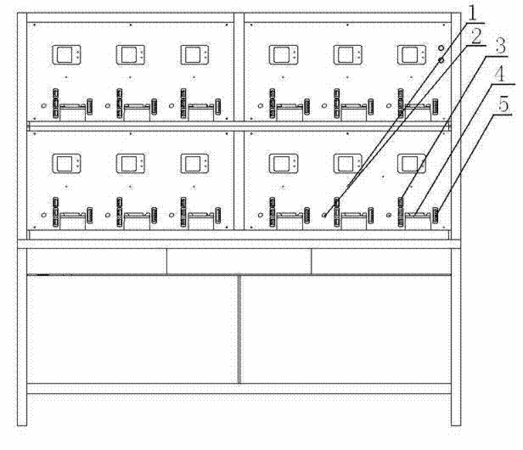

摘要:本發明熱量表電路板自動檢測裝置,由工裝臺體和循環水路系統組成,循環水路系統密封于臺體內部;臺體臺面上設有多個檢測表位,每個檢測表位對應一個主控電路板,每一個表位配一個超聲波測量管段,且多個超聲波測量管段為串聯關系;每個表位左側設有三組2P的接線夾,右側設有一組4P接線夾;每個表位的左側設有一測溫端口;每個表位的正上方設有一個LCD顯示窗,在顯示窗的下方設有一個固定柱,此自動檢測裝飾可同時檢測熱量表電路板的各項功能指標,相比較人工檢測提高了檢測效率。
- 專利類型發明專利
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;劉勝利;王海港;董意德;唐林光;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201310444292.3
- 申請時間2013年09月26日
- 申請公布號CN103499403A
- 申請公布時間2014年01月08日
- 分類號G01K19/00(2006.01)I;
