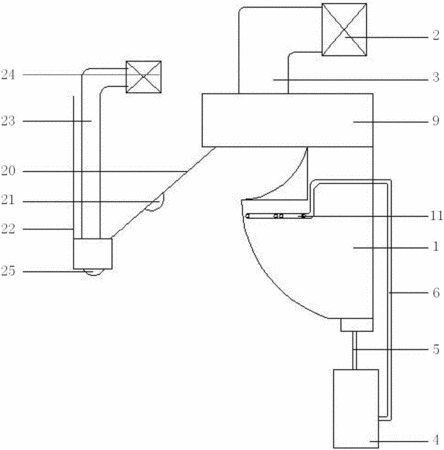

摘要：本實用新型提供一種凈化防火撞擊流型煙罩，包括相連接的前端部分與后端部分，后端部分包括罩體、以及依次通過諧振箱、排煙管道與其相連通的離心風機，在罩體內部的中間位置設有水幕反應箱，水幕反應箱通過上液管與位于隔油水泵箱中的水泵相連通；在水幕反應箱的底部設有回油槽，回油槽通過回油管與隔油水泵箱相連通。本實用新型通過水幕反應箱以實現對含油煙粒子氣的煙氣分離，分離后的油粒子經水循環最終返回隔油水泵箱，并進行油水分離收集處理，而經分離后的排氣由排風管道被排出。由于排氣中不含有油粒子，因此，消除了煙道中附著大量油漬的可能，并且免去或減少了定期對煙道進行清洗所帶來的費用。
- 專利類型實用新型
- 申請人北京新興榮福廚房設備有限公司;
- 發明人張俊平;
- 地址101499 北京市懷柔區北房鎮幸福西街1號301室
- 申請號CN201620182005.5
- 申請時間2016年03月10日
- 申請公布號CN205481217U
- 申請公布時間2016年08月17日
- 分類號F24C15/20(2006.01)I;
