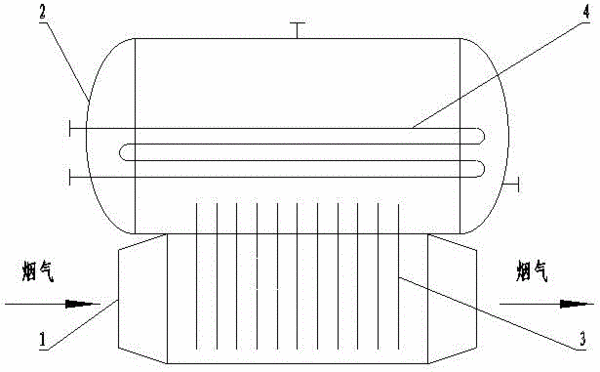

摘要：本實用新型涉及一種煙氣、導熱油雙預熱器，屬于節能設備，適用于導熱油爐尾部煙氣余熱回收利用，使水蒸發產生水蒸汽，供生產或生活使用。本實用新型的目的在于提供一種通過導熱油的熱量補充煙氣余熱量不足的雙預熱器，即在熱管換熱器內部加入導熱油盤管，回收導熱油的熱量和煙氣的余熱量產生蒸汽供生產使用。本實用新型通過如下方式實現：煙氣、導熱油爐雙預熱器由四部分組成:煙箱（1），它包圍著熱管管束，和熱源與引風機相連接；熱管（2），作為傳熱元件，垂直放置與汽包焊接，上部在汽包中，下部在煙箱中；汽包（3），焊接在煙箱上部；導熱油盤管（4），水平放置在汽包中，進出口與汽包焊接。
- 專利類型實用新型
- 申請人天津新華能源設備科技有限公司;
- 發明人田偉;
- 地址301900 天津市薊縣盤山家居廣場東側
- 申請號CN201620015708.9
- 申請時間2016年01月06日
- 申請公布號CN205480904U
- 申請公布時間2016年08月17日
- 分類號F22B1/18(2006.01)I;F22B1/16(2006.01)I;
