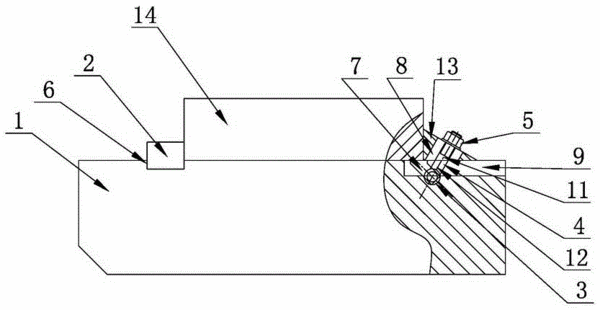

摘要：本實用新型涉及壓力機領域內的一種用于模具定位鎖緊裝置，包括有下模板與轉動式連接拉桿，下模板上分別開設有直槽與斜槽，斜槽與直槽相交叉設置；轉動式連接拉桿兩端分別設有關節端頭與轉向端頭，關節端頭上開設有連接孔，轉向端頭上設有螺紋；連接孔內貫穿有銷軸，銷軸設置在斜槽內，轉動式連接拉桿經直槽延伸到下模板外，轉動式連接拉桿上套裝有直角擋塊，轉動式連接拉桿上旋有螺母。本實用新型由于轉動式連接拉桿的存在，當模具與定位塊存在間隙的時候，調節直角擋塊，使模具與定位塊貼緊，然后旋緊螺母，固定好模具；直角擋塊上開設有腰型槽，根據模具的大小，移動直角擋塊，固定不同的模具。該裝置可用于模具定位鎖緊時，其使用安全可靠。
- 專利類型實用新型
- 申請人揚力集團股份有限公司;
- 發明人周健;李良;邱龍人;戴鵬程;
- 地址225000 江蘇省揚州市邗江區揚州高新技術產業開發區
- 申請號CN201620149695.4
- 申請時間2016年02月29日
- 申請公布號CN205439343U
- 申請公布時間2016年08月10日
- 分類號B30B15/02(2006.01)I;
