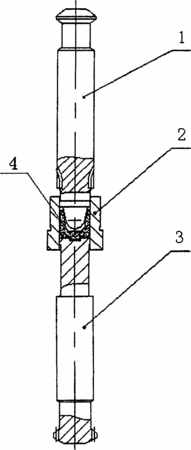

摘要:本實用新型公開了一種沖模,沖模包括上沖桿、下沖桿和中模,在中模內、上沖桿和下沖桿之間是壓制品,上沖桿和下沖桿的沖頭在相對運動時適于將中模內的壓制品壓制成型;所述上沖桿的下端外部及下沖桿的上端外部均銑為齒輪狀,與沖桿外所設置的旋轉裝置的齒桿對應嚙合。本實用新型由于上沖桿及下沖桿上齒輪結構的設計,在壓機壓制直徑、口徑、深度都比較大的U形狀和其它異形狀物體時起到了幫助上沖桿、下沖桿脫模和保護壓制物的作用。
- 專利類型實用新型
- 申請人上海天凡藥機制造廠;
- 發明人沈中林;
- 地址201602 上海市松江區佘山國家森林公園天馬山園東大門北側
- 申請號CN201020618807.9
- 申請時間2010年11月19日
- 申請公布號CN201872374U
- 申請公布時間2011年06月22日
- 分類號B30B15/02(2006.01)I;
