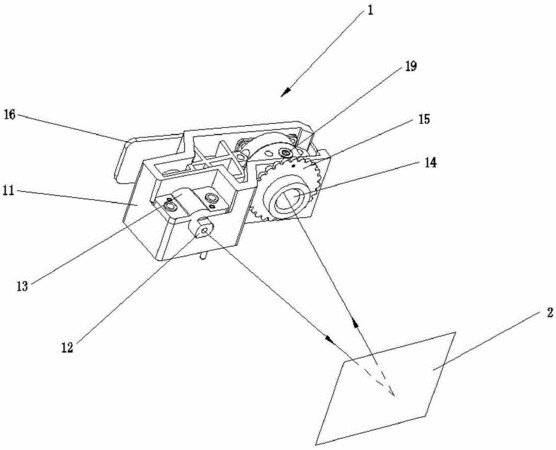

摘要:本實用新型揭示了一種可調校的激光測距模塊,包括基座和安裝在基座上的激光發射器、鏡頭和光學傳感器,所述激光發射器發出的激光信號經外界物體反射后通過鏡頭匯聚成像至光學傳感器,所述鏡頭包括透鏡和透鏡外殼,所述透鏡的主光軸可相對于基座在水平方向和豎直方向進行調整。所述可調校的激光測距模塊的鏡頭的透鏡可相對基座在豎直和水平方向進行調整,進而對激光測距模塊進行調校,避免了現有技術通過直接調整激光發射器導致的激光信號與水平面積不平行等問題。
- 專利類型實用新型
- 申請人大族激光科技產業集團股份有限公司;深圳市大族銳視科技有限公司;
- 發明人孫佳儉;高云峰;
- 地址518055 廣東省深圳市南山區高新技術園北區北環大道大族激光大廈
- 申請號CN201521077896.X
- 申請時間2015年12月22日
- 申請公布號CN205427191U
- 申請公布時間2016年08月03日
- 分類號G01S17/08(2006.01)I;G01S7/497(2006.01)I;
