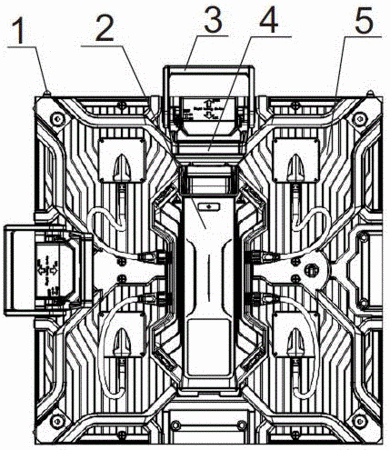

摘要：本實用新型公開了一種新型戶外防水LED顯示屏，包括至少兩LED顯示箱體和拼裝裝置，LED顯示箱體包括框架和至少兩個LED顯示模組，各LED顯示模組均勻設置在框架上，框架的背部固定有電源盒；LED顯示模組包括面罩、PCB板和陣列設置在PCB板上的LED發光單元，在面罩的罩面與每LED發光單元相對應的位置處開設有燈孔；面罩包括罩面及由罩面周緣沿垂直于罩面方向同向延伸的四側壁，罩面與四側壁圍成一放置PCB板的容納腔；面罩周緣與PCB板之間填充有防水圈。采用上述方案，本實用新型結構簡單，拆裝方便，穩固性強，且在不影響顯示屏視覺范圍和散熱效果的基礎上更加輕薄，安裝更加靈活，具有很好的市場應用價值。
- 專利類型實用新型
- 申請人深圳市邁銳光電有限公司;
- 發明人劉海樣;萬永光;曾繁欣;陳澤波;石建功;曹延良;
- 地址518133 廣東省深圳市寶安區新安街道留仙二路（隆昌路10號）豐業源工業廠區B1、B2棟之B2棟4層
- 申請號CN201620235312.5
- 申請時間2016年03月25日
- 申請公布號CN205406020U
- 申請公布時間2016年07月27日
- 分類號G09F9/33(2006.01)I;
