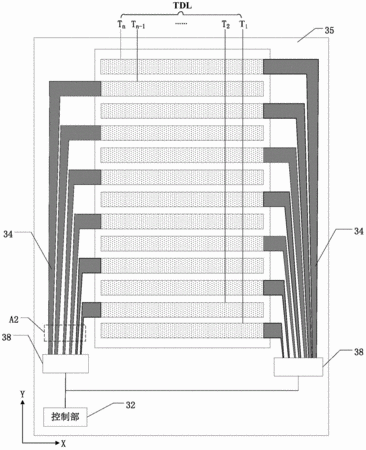

摘要：本實用新型描述了一種觸摸顯示裝置，包括陣列基板，與陣列基板相對設置的彩膜基板，液晶層，設置與所述陣列基板和所述彩膜基板之間；公共電極，包括多個條狀公共電極，所述多個條狀公共電極沿著第一方向排列，并向第二方向延伸，所述公共電極復用為驅動電極；檢測電極，包括多個條狀檢測電極，所述多個條狀電極沿著第二方向排列，并向第一方向延伸；控制部，用于控制所述公共電極和所述檢測電極；所述公共電極通過公共電極引線與所述控制部連接；所述檢測電極通過檢測電極引線與所述控制部連接；其中，任意兩條所述檢測電極引線在信號傳輸方向的導通電阻相等。
- 專利類型實用新型
- 申請人上海中航光電子有限公司;天馬微電子股份有限公司;
- 發明人簡守甫;曹兆鏗;夏志強;傅炯樑;王一明;
- 地址201108 上海市閔行區華寧路3388號
- 申請號CN201521030557.6
- 申請時間2015年12月11日
- 申請公布號CN205375442U
- 申請公布時間2016年07月06日
- 分類號G06F3/045(2006.01)I;
