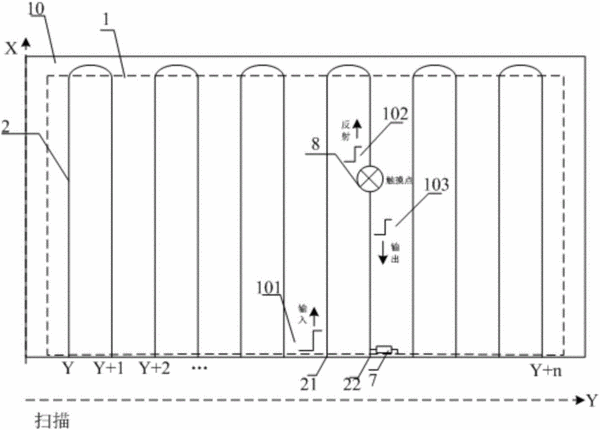

摘要：本發明公開了一種TDR觸摸屏，包括觸摸區以及設于所述觸摸區的若干條平行且相互獨立的U形導線，每一所述U形導線上方設置絕緣層；還包括信號發射器、反射信號檢測器和掃描驅動電路；所述U形導線的輸入端分別連接所述信號發射器和所述反射信號檢測器，所述信號發射器連接所述掃描驅動電路。本發明還公開了一種適用于所述TDR觸摸屏的觸摸掃描定位方法，通過所述掃描驅動電路驅動所述信號發射器依次發射階躍信號到每一所述U形導線的輸入端，并通過所述反射信號檢測器依次對應接收所述輸入端的反射信號；通過所述發射信號與輸入所述階躍信號的時間延遲定位觸摸位置。本發明能夠實現多點觸控、降低觸控算法難度，提高觸控定位精度。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人劉貴翔;
- 地址510530 廣東省廣州市黃埔區云埔四路6號
- 申請號CN201610833370.2
- 申請時間2016年09月19日
- 申請公布號CN106406649A
- 申請公布時間2017年02月15日
- 分類號G06F3/045(2006.01)I;G06F3/047(2006.01)I;G06F3/041(2006.01)I;
