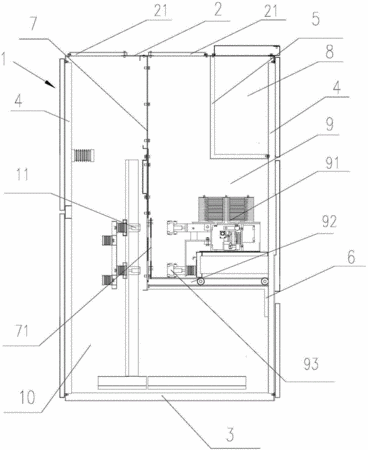

摘要：本實用新型涉及一種中置式直流開關柜，包括柜體，所述柜體由頂板、底板以及四塊側板相互鉚接而成；所述柜體還包括鉚接在柜體內部的第一中間隔板、第二中間隔板和第三中間隔板，其中第一中間隔板和第二中間隔板均為“L”型隔板，第三中間隔板為豎直隔板；所述第一中間隔板位于柜體的右上方，并與頂板以及相應的側板圍成儀表室；所述第二中間隔板位于第一中間隔板的下方，并與第一中間隔板、頂板、第三中間隔板以及相應的側板圍成斷路器室；所述第二中間隔板的下方和第三中間隔板的左側即為母線電纜室。本實用新型結構簡單牢固，生產效率高且使用方便。
- 專利類型實用新型
- 申請人蘇州萬龍電氣集團股份有限公司;
- 發明人唐勁松;楊學斌;張江懷;徐金騏;
- 地址215000 江蘇省蘇州市工業園區東宏路41,43號
- 申請號CN201521138340.7
- 申請時間2015年12月31日
- 申請公布號CN205355646U
- 申請公布時間2016年06月29日
- 分類號H02B11/167(2006.01)I;
