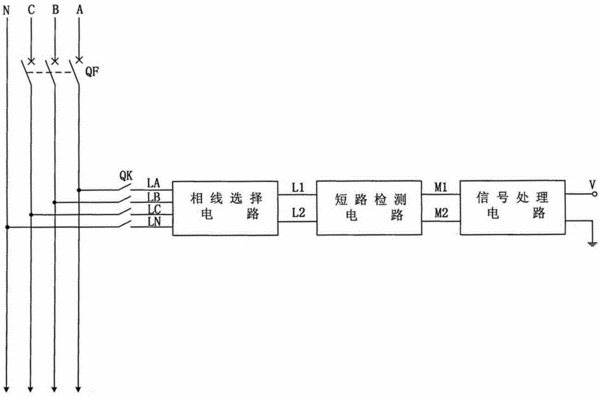

摘要：一種低壓斷路器合閘前主接線短路檢測傳感裝置，屬于低壓電器技術領域。包括相線選擇電路、短路檢測電路和信號處理電路，相線選擇電路的輸入端連接低壓斷路器QF負載側的A、B、C相線以及電網的N線，相線選擇電路的輸出端與短路檢測電路的輸入端連接，短路檢測電路的輸出端與信號處理電路的輸入端連接，信號處理電路的輸出端向外發送反映線路絕緣情況的電壓信號。本發明電路簡單、體積小，可嵌入在低壓斷路器中使用，其定量地測量低壓斷路器負載側主接線的對地絕緣電阻值和相間絕緣電阻值，既能檢測相間短路故障又能檢測接地短路故障，且檢測效果好。
- 專利類型發明專利
- 申請人常熟理工學院;
- 發明人李智超;羅野;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201310064828.9
- 申請時間2013年03月01日
- 申請公布號CN103176099B
- 申請公布時間2015年05月13日
- 分類號G01R31/02(2006.01)I;G01R27/02(2006.01)I;G01R27/18(2006.01)I;
