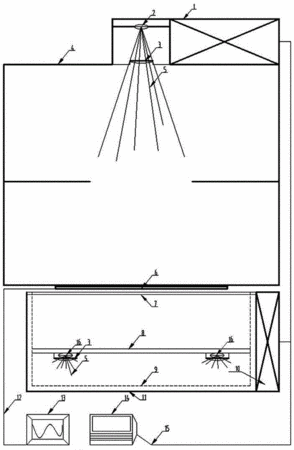

摘要:一種測試雙面太陽電池組件的測試裝置,屬于太陽電池組件測試領域,包括測試箱、采集裝置和控制器;其特征在于:所述測試箱包括上箱體和下箱體;上箱體頂部設置上供電裝置和上光源;所述上箱體設置有格擋板,所述上箱體的下壁上設置有開孔;所述下箱體內設置有下供電裝置;所述下箱體內設置有光源固定架,光源固定架上設置有下光源;所述下箱體的上壁設置為透光層。通過上下箱體的結構設置,實現單次對雙面太陽電池組件的測試,避免反轉工序,提高了工作效率;同時控制器分別控制上下箱體供電裝置,上下光源有獨立的光譜分布和輸出功率,使得雙面太陽電池組件的兩受光面的光譜特征和輻照度與其使用條件接近,提高測試準確度。
- 專利類型實用新型
- 申請人陜西眾森電能科技有限公司;
- 發明人曾祥超;馮云峰;劉皎;
- 地址710000 陜西省西安市經濟技術開發區尚稷路服務外包產業園區8號樓
- 申請號CN201620035586.X
- 申請時間2016年01月15日
- 申請公布號CN205304737U
- 申請公布時間2016年06月08日
- 分類號H02S50/10(2014.01)I;
