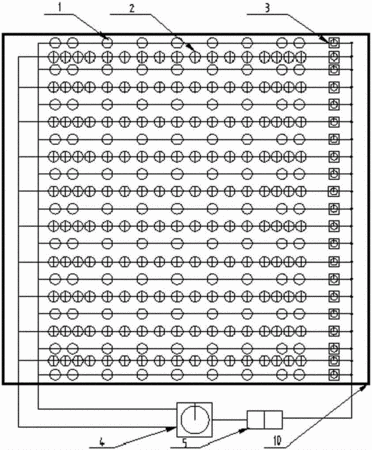

摘要:一種非均勻分布LED光源太陽模擬器,屬于太陽光伏領域,包括LED光源系統,散熱平臺,總控制器,燈組控制器,電源,反饋電池和測試臺;其特征在于:LED光源系統由若干組不均勻分布的LED燈組組成;LED光源系統包括若干種顏色的燈組;每個燈組由若干同種顏色且不均勻分布的LED燈珠串聯而成;每個燈組均與一個燈組控制器相連接;所述燈組中同種顏色的燈組以并聯方式與總控制器相連接。通過將LED燈珠不均勻的空間分布設置,改變中心強四周弱的輻照分布,以此實現輻照均勻度。本實用新型不用添加非成像光學系統、不用調試大量LED燈珠的工作電流,解決了原有技術結構復雜、光能利用率低、調試難度和工作量大的缺陷,且易于實現、結構簡單,適于推廣應用。
- 專利類型實用新型
- 申請人陜西眾森電能科技有限公司;
- 發明人劉皎;馮云峰;趙孟鋼;王水威;
- 地址710000 陜西省西安市經濟技術開發區尚稷路服務外包產業園區8號樓
- 申請號CN201520736202.2
- 申請時間2015年09月22日
- 申請公布號CN204993252U
- 申請公布時間2016年01月20日
- 分類號H02S50/10(2014.01)I;F21S10/00(2006.01)I;F21Y101/02(2006.01)N;
