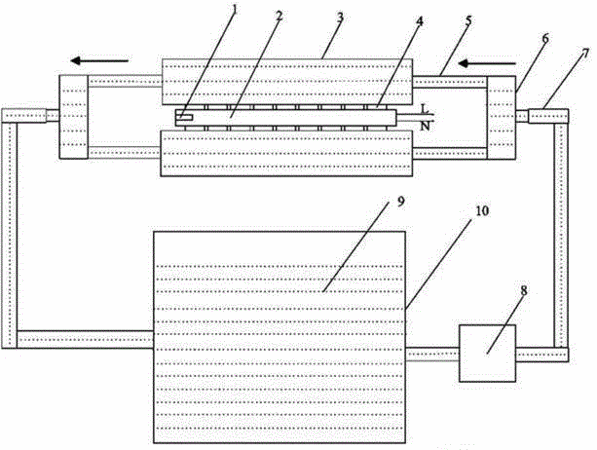

摘要：本實用新型公開了一種溫控式溫差發電試驗系統，包括溫控式溫差發電加熱系統組件、溫差發電制冷水循環系統組件、半導體溫差發電組件，所述溫控式溫差發電加熱系統組件包括溫控器、溫度傳感器、電加熱板、加熱回路；所述溫差發電制冷水循環系統組件包括金屬散熱水箱、分流接頭、PVC軟管、循環泵機、水槽；所述半導體溫差發電組件包括多組半導體溫差發電模塊，每組半導體溫差發電組件由多塊半導體溫差發電片串并聯組成。本實用新型溫度控制上采用可控閉環方式，實現了對溫度的有效控制，完成了對半導體溫差發電片輸出功率大小的有效控制；結構上采用熱板雙面敷設雙道半導體溫差發電片，極大提高熱源利用率；系統架設簡單經濟，便于廣大科研人員推廣使用。
- 專利類型實用新型
- 申請人西華大學;王軍;孫章;
- 發明人張峻峰;王軍;孫章;馮朝潤;白波;陳科;楊波勇;魏川翔;明俊;于文萍;陶成玉;陶天偉;甘伸權;唐靜;張向龍;劉占千;
- 地址610039 四川省成都市金牛區金周路999號西華大學電氣與電子信息學院
- 申請號CN201521011952.X
- 申請時間2015年12月09日
- 申請公布號CN205232067U
- 申請公布時間2016年05月11日
- 分類號H02N11/00(2006.01)I;
