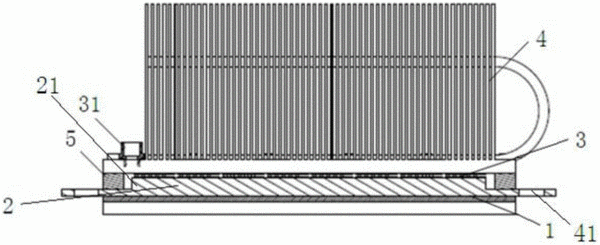

摘要:本實用新型涉及一種低溫溫差發電裝置,它包括一管道連接裝置,管道連接裝置一側設置一用與輸送低溫介質的管道配合連接的安裝槽,管道連接裝置的另一側頂部固定設置發電片底板,發電片底板頂部中心固定設置一凸臺,溫差發電片的冷面緊貼凸臺頂部,溫差發電片的熱面緊貼散熱器底板,散熱器底板上開設一安裝孔,溫差發電片的電源輸出端穿過安裝孔固定設置在散熱器底板上,凸臺周向分別設置若干絕熱隔板,所有絕熱隔板的端部依次固定連接,所有絕熱隔板的底部固定連接發電片底板,所有絕熱隔板的頂部與散熱器底板固定連接,所有絕熱隔板和散熱器底板所形成密封區域使得溫差發電片與外界隔離。本實用新型不但結構緊湊體積小,而且可應用范圍廣。
- 專利類型實用新型
- 申請人中海石油氣電集團有限責任公司;武漢三江航天遠方科技有限公司;
- 發明人徐立昊;李安靜;余峰;秦鋒;冷文明;鄭飛;
- 地址100028 北京市朝陽區太陽宮南街6號院中海油大廈C座
- 申請號CN201520632142.X
- 申請時間2015年08月20日
- 申請公布號CN204859037U
- 申請公布時間2015年12月09日
- 分類號H02N11/00(2006.01)I;
